Tipus de producte: accessoris de tub de segell de cara 1FH
Normes industrials: SAE J1453, ISO 8434-3, ISO6149-2
Connexió d'estil E a F: O-RING MALE ORFS / MALE METIRC ADJUSTABLE STUD END SERIE S
Forma: recta
Ferratges ORFS Pressió de treball: 3215 psi a 5800 psi, 216 bar a 400 bar.
Orfs de cara plana o kit de mides d’anell i disseny de segell de cara O anell que també podem oferir.
Diferència entre el segell de cara anell i el segell de capell d'anell
Material d'accessoris: llautó; Acer carboni; Acer inoxidable
Aplicació: Equips d’agricultura, Procés d’automoció, Transferència de productes químics, Equips de construcció, Transferència de combustible, Hidràulic, Equip de fabricació, Marina, Manipulació de materials, Equip mòbil, Camp petrolífer, Embalatge, Transport

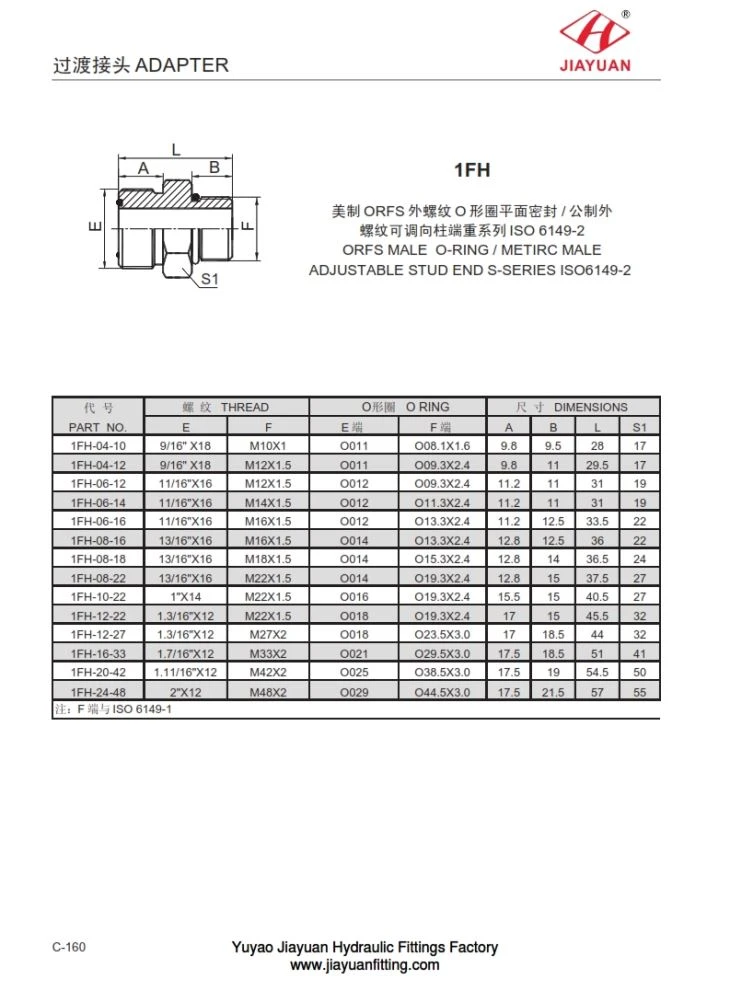

O-ring masculí 1FH ORFS / mètrica masculina ajustable per a sèries s Dimensions Taula de mida de la taula següent:
PA RT N O. | T HR EA D | O O ANELL | DIM E N S I O NS | |||||
I | F | I | F | A | B | L | S 1 | |
1 F H - 04 - 10 | 9/16 " X 18 | M10 X 1 | O 011 | O 08,1 X 1.6 | 9.8 | 9.5 | 28 | 17 |
1 F H - 04 - 12 | 9/16 " X 18 | M12 X 1.5 | O 011 | O 09,3 X 2.4 | 9.8 | 11 | 29,5 | 17 |
1 F H - 06 - 12 | 16/11 " X 16 | M12 X 1.5 | O 012 | O 09,3 X 2.4 | 11.2 | 11 | 31 | 19 |
1 F H - 06 - 14 | 16/11 " X 16 | M14 X 1.5 | O 012 | O 11.3 X 2.4 | 11.2 | 11 | 31 | 19 |
1 F H - 06 - 16 | 16/11 " X 16 | M16 X 1.5 | O 012 | O 13,3 X 2.4 | 11.2 | 12,5 | 33,5 | 22 |
1 F H - 08 - 16 | 13/16 " X 16 | M16 X 1.5 | O 014 | O 13,3 X 2.4 | 12.8 | 12,5 | 36 | 22 |
1 F H - 08 - 18 | 13/16 " X 16 | M18 X 1,5 | O 014 | O 15,3 X 2.4 | 12.8 | 14 | 36,5 | 24 |
1 F H - 08 - 22 | 13/16 " X 16 | M22 X 1,5 | O 014 | O 19,3 X 2.4 | 12.8 | 15 | 37,5 | 27 |
1 F H - 10 - 22 | 1 " X 14 | M22 X 1,5 | O 016 | O 19,3 X 2.4 | 15,5 | 15 | 40,5 | 27 |
1 F H - 12 - 22 | 1,3 / 16 " X 12 | M22 X 1,5 | O 018 | O 19,3 X 2.4 | 17 | 15 | 45,5 | 32 |
1 F H - 12 - 27 | 1,3 / 16 " X 12 | M27 X 2 | O 018 | O 23,5 X 3,0 | 17 | 18,5 | 44 | 32 |
1 F H - 16 - 33 | 1,7 / 16 " X 12 | M33 X 2 | O 021 | O 29,5 X 3,0 | 17,5 | 18,5 | 51 | 41 |
1 F H - 20 - 42 | 1,11 / 16 " X 12 | M42 X 2 | O 025 | O 38,5 X 3,0 | 17,5 | 19 | 54,5 | 50 |
1 F H - 24 - 48 | 2 " X 12 | M48 X 2 | O 029 | O 44,5 X 3,0 | 17,5 | 21,5 | 57 | 55 |
F I S O 6149 - 1 | ||||||||
