Tipus de producte: accessoris de tub de tancament de cara 2O F o ring
Normes industrials: SAE J1453, ISO 8434-3, SAE J514, ISO 8434-2
Connexió d'estil E a F: SERIE S BOSS SAEO-RING ISO 11926-2 / ORFS FEMALE
Forma: colze, recte, te, creu, etc.
Ferratges ORFS Pressió de treball: 3215 psi a 5800 psi, 216 bar a 400 bar.
Orfs de cara plana o kit de mides d’anell i disseny de segell de cara O anell que també podem oferir.
Diferència entre el segell de cara anell i el segell de capell d'anell
Material d'accessoris: llautó; Acer carboni; Acer inoxidable
Aplicació: Equips d’agricultura, Procés d’automoció, Transferència de productes químics, Equips de construcció, Transferència de combustible, Hidràulic, Equip de fabricació, Marina, Manipulació de materials, Equip mòbil, Camp petrolífer, Embalatge, Transport

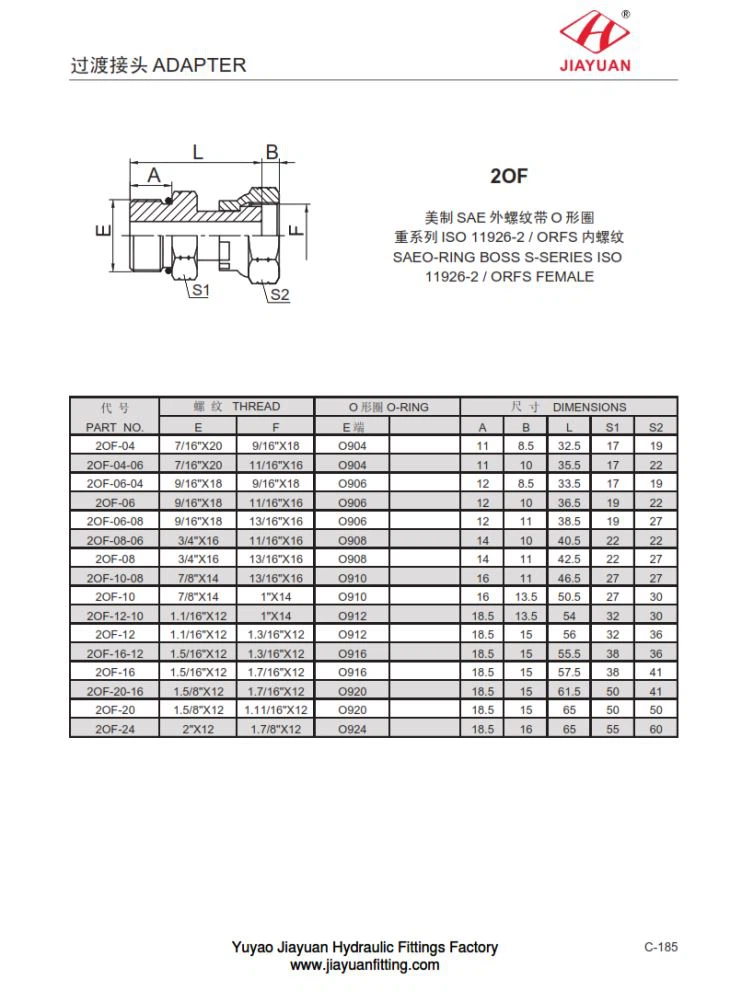

SERIE S 2- F BOSS SAEO-RING ISO 11926-2 / ORFS FEMALE Dimension Taula de taules de la següent manera:
PA RT N O. | T HR EA D | O O- RING | DIM E N S I O NS | ||||||
I | F | I | A | B | L | S 1 | S 2 | ||
2 OF- 04 | 7/16 " X 20 | 9/16 " X 18 | O 904 | 11 | 8.5 | 32,5 | 17 | 19 | |
2 OF- 04 - 06 | 7/16 " X 20 | 16/11 " X 16 | O 904 | 11 | 10 | 35,5 | 17 | 22 | |
2 OF- 06 - 04 | 9/16 " X 18 | 9/16 " X 18 | O 906 | 12 | 8.5 | 33,5 | 17 | 19 | |
2 OF- 06 | 9/16 " X 18 | 16/11 " X 16 | O 906 | 12 | 10 | 36,5 | 19 | 22 | |
2 OF- 06 - 08 | 9/16 " X 18 | 13/16 " X 16 | O 906 | 12 | 11 | 38,5 | 19 | 27 | |
2 OF- 08 - 06 | 3/4 " X 16 | 16/11 " X 16 | O 908 | 14 | 10 | 40,5 | 22 | 22 | |
2 OF- 08 | 3/4 " X 16 | 13/16 " X 16 | O 908 | 14 | 11 | 42,5 | 22 | 27 | |
2 OF - 10 - 08 | 7/8 " X 14 | 13/16 " X 16 | O 910 | 16 | 11 | 46,5 | 27 | 27 | |
2 OF- 10 | 7/8 " X 14 | 1 " X 14 | O 910 | 16 | 13,5 | 50,5 | 27 | 30 | |
2 OF- 12-10 | 1,1 / 16 " X 12 | 1 " X 14 | O 912 | 18,5 | 13,5 | 54 | 32 | 30 | |
2 OF- 12 | 1,1 / 16 " X 12 | 1,3 / 16 " X 12 | O 912 | 18,5 | 15 | 56 | 32 | 36 | |
2 OF- 16 - 12 | 1,5 / 16 " X 12 | 1,3 / 16 " X 12 | O 916 | 18,5 | 15 | 55,5 | 38 | 36 | |
2 OF- 16 | 1,5 / 16 " X 12 | 1,7 / 16 " X 12 | O 916 | 18,5 | 15 | 57,5 | 38 | 41 | |
2 OF- 20-16 | 1,5 / 8 " X 12 | 1,7 / 16 " X 12 | O 920 | 18,5 | 15 | 61,5 | 50 | 41 | |
2 OF- 20 | 1,5 / 8 " X 12 | 1,11 / 16 " X 12 | O 920 | 18,5 | 15 | 65 | 50 | 50 | |
2 OF- 24 | 2 " X 12 | 1,7 / 8 " X 12 | O 924 | 18,5 | 16 | 65 | 55 | 60 | |
