Les dimensions i el catàleg dels accessoris de tubs BSP són els mateixos de diferents proveïdors.
Material Tipus d'accessoris de canonades com acer inoxidable, llautó i plàstic.
Aplicació dels accessoris de tubs de fil conductor BSPP al Regne Unit i EUA en accessoris de canonades d'instrumentació i accessoris de canonades industrials.
Adaptadors d'adaptació de tubs BSP a soldadura de presa, mascle NPT, SAE ORB, mascle BSPT, mascle ORFS, connector de tub DIN 2353, anell tòric mètric, etc.
Forma d'adaptador de canonada BSPP com ara recte, colze, te, creu, reductor.
També podem subministrar accessoris bsp de fins a 2 polzades.

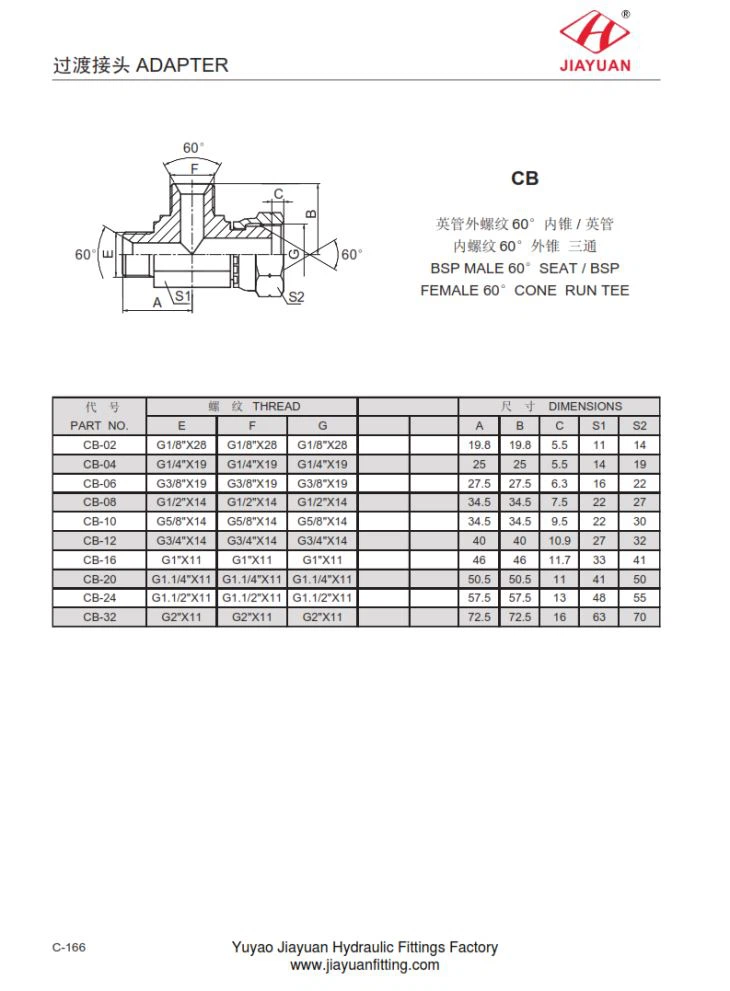

CB BSP MALE 60 ° SEAT / BSP FEMENE 60 ° CONE RUN TEE connexió de tubs de la taula següent:
PART NO. | FILA | DIMENSIONS | ||||||
I | F | G | A | B | C | S1 | S2 | |
CB-02 | G1 / 8 "X28 | G1 / 8 "X28 | G1 / 8 "X28 | 19.8 | 19.8 | 5.5 | 11 | 14 |
CB-04 | G1 / 4 "X19 | G1 / 4 "X19 | G1 / 4 "X19 | 25 | 25 | 5.5 | 14 | 19 |
CB-06 | G3 / 8 "X19 | G3 / 8 "X19 | G3 / 8 "X19 | 27,5 | 27,5 | 6.3 | 16 | 22 |
CB-08 | G1 / 2 "X14 | G1 / 2 "X14 | G1 / 2 "X14 | 34,5 | 34,5 | 7.5 | 22 | 27 |
CB-10 | G5 / 8 "X14 | G5 / 8 "X14 | G5 / 8 "X14 | 34,5 | 34,5 | 9.5 | 22 | 30 |
CB-12 | G3 / 4 "X14 | G3 / 4 "X14 | G3 / 4 "X14 | 40 | 40 | 10.9 | 27 | 32 |
CB-16 | G1 "X11 | G1 "X11 | G1 "X11 | 46 | 46 | 11.7 | 33 | 41 |
CB-20 | G1.1 / 4 "X11 | G1.1 / 4 "X11 | G1.1 / 4 "X11 | 50,5 | 50,5 | 11 | 41 | 50 |
CB-24 | G1.1 / 2 "X11 | G1.1 / 2 "X11 | G1.1 / 2 "X11 | 57,5 | 57,5 | 13 | 48 | 55 |
CB-32 | G2 "X11 | G2 "X11 | G2 "X11 | 72,5 | 72,5 | 16 | 63 | 70 |
