De vegades també s'anomena National Pipe Thread, NPTF (F per a combustible), American Standard Taper, o simplement "pipe".
Tipus d’adaptadors NPT: adaptador masculí o femení
Norma de producte: ISO 11926-3, SAE J514 i BS 5200
El gràfic de mida dels adaptadors NPT és 1/8 NPT, 1/4 NPT, 3/8 NP, 1/2 NPT, 3/4 NPT, 1 "NPT etc.
Material: acer al carboni, acer inoxidable o aliatge de coure
Forma d'adaptadors NPT: recta, colze, te, creu, reductor, etc.
Adaptadors de connexió NPT per a muntatge giratori, adaptador mètric, adaptador bspp, adaptador sae etc.

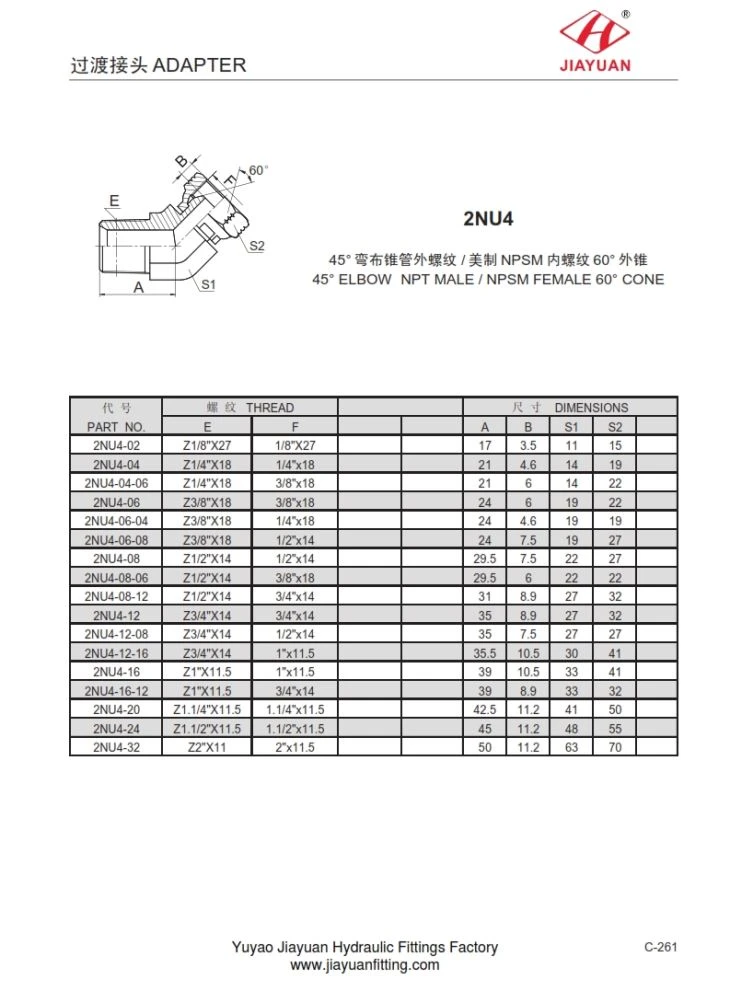

2NU4 45 ° ELBOW NPT MALE / NPSM FEMENIN 60 ° CONE dimensions de l'adaptador de la següent manera:
PA RT N O. | T HR EA D | DIM E N S I O NS | |||||
I | F | A | B | S 1 | S 2 | ||
2NU4 - 02 | Z 1/8 " X 27 | 1/8 " X 27 | 17 | 3.5 | 11 | 15 | |
2NU4 - 04 | Z 1/4 " X 18 | 1/4 " x 18 | 21 | 4.6 | 14 | 19 | |
2NU4 - 04 - 06 | Z 1/4 " X 18 | 3/8 " x 18 | 21 | 6 | 14 | 22 | |
2NU4 - 06 | Z 3/8 " X 18 | 3/8 " x 18 | 24 | 6 | 19 | 22 | |
2NU4 - 06 - 04 | Z 3/8 " X 18 | 1/4 " x 18 | 24 | 4.6 | 19 | 19 | |
2NU4 - 06 - 08 | Z 3/8 " X 18 | 1/2 " x 14 | 24 | 7.5 | 19 | 27 | |
2NU4 - 08 | Z 1/2 " X 14 | 1/2 " x 14 | 29,5 | 7.5 | 22 | 27 | |
2NU4 - 08 - 06 | Z 1/2 " X 14 | 3/8 " x 18 | 29,5 | 6 | 22 | 22 | |
2NU4 - 08 - 12 | Z 1/2 " X 14 | 3/4 " x 14 | 31 | 8.9 | 27 | 32 | |
2NU4 - 12 | Z 3/4 " X 14 | 3/4 " x 14 | 35 | 8.9 | 27 | 32 | |
2NU4 - 12 - 08 | Z 3/4 " X 14 | 1/2 " x 14 | 35 | 7.5 | 27 | 27 | |
2NU4 - 12 - 16 | Z 3/4 " X 14 | 1 " x 11,5 | 35,5 | 10.5 | 30 | 41 | |
2NU4 - 16 | Z 1 " X 11,5 | 1 " x 11,5 | 39 | 10.5 | 33 | 41 | |
2NU4 - 16 - 12 | Z 1 " X 11,5 | 3/4 " x 14 | 39 | 8.9 | 33 | 32 | |
2NU4 - 20 | Z 1,1 / 4 " X 11,5 | 1,1 / 4 " x 11,5 | 42,5 | 11.2 | 41 | 50 | |
2NU4 - 24 | Z 1,1 / 2 " X 11,5 | 1,1 / 2 " x 11,5 | 45 | 11.2 | 48 | 55 | |
2NU4 - 32 | Z 2 " X 11 | 2 " x 11,5 | 50 | 11.2 | 63 | 70 | |
