De vegades també s'anomena National Pipe Thread, NPTF (F per a combustible), American Standard Taper, o simplement "pipe".
Tipus d’adaptadors NPT: adaptador masculí o femení
Norma de producte: ISO 11926-3, SAE J514 i BS 5200
El gràfic de mida dels adaptadors NPT és 1/8 NPT, 1/4 NPT, 3/8 NP, 1/2 NPT, 3/4 NPT, 1 "NPT etc.
Material: acer al carboni, acer inoxidable o aliatge de coure
Forma d'adaptadors NPT: recta, colze, te, creu, reductor, etc.
Adaptadors de connexió NPT per a muntatge giratori, adaptador mètric, adaptador bspp, adaptador sae etc.

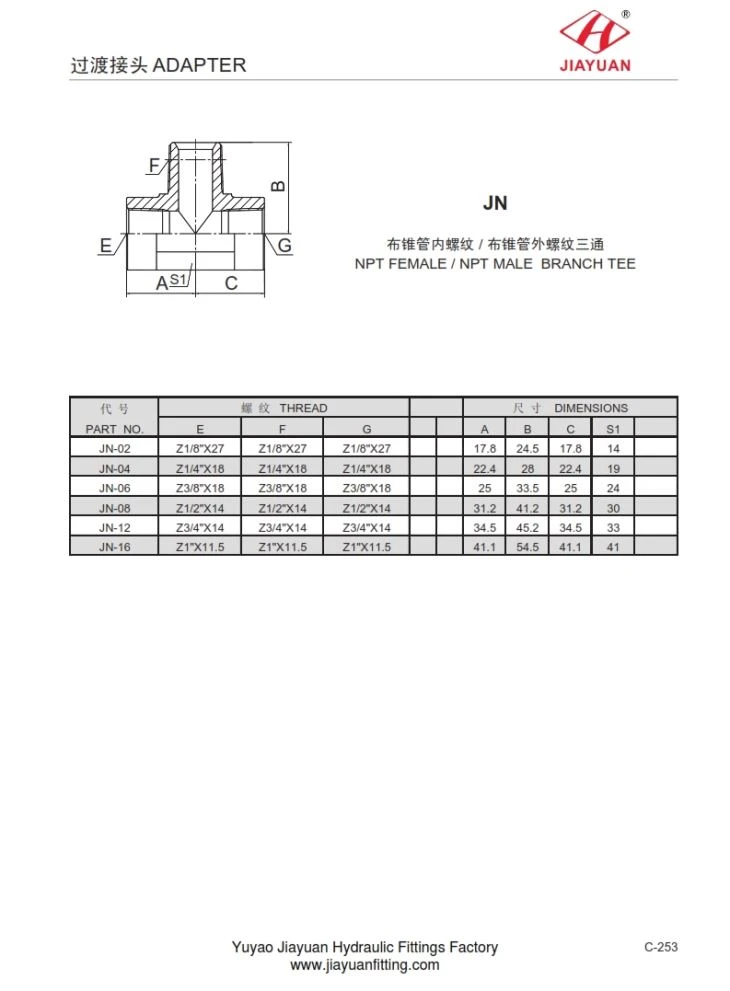

JN NPT FEMALE / NPT BRANCH MALE BRANCH TEE adaptador de la següent manera:
PA RT N O. | T HR EA D | DIM E N S I O NS | ||||||
I | F | G | A | B | C | S 1 | ||
J N - 02 | Z 1/8 " X 27 | Z 1/8 " X 27 | Z 1/8 " X 27 | 17.8 | 24,5 | 17.8 | 14 | |
J N - 04 | Z 1/4 " X 18 | Z 1/4 " X 18 | Z 1/4 " X 18 | 22.4 | 28 | 22.4 | 19 | |
J N - 06 | Z 3/8 " X 18 | Z 3/8 " X 18 | Z 3/8 " X 18 | 25 | 33,5 | 25 | 24 | |
J N - 08 | Z 1/2 " X 14 | Z 1/2 " X 14 | Z 1/2 " X 14 | 31.2 | 41.2 | 31.2 | 30 | |
J N - 12 | Z 3/4 " X 14 | Z 3/4 " X 14 | Z 3/4 " X 14 | 34,5 | 45.2 | 34,5 | 33 | |
J N - 16 | Z 1 " X 11,5 | Z 1 " X 11,5 | Z 1 " X 11,5 | 41.1 | 54,5 | 41.1 | 41 | |
Etiquetes populars: connector de forma completa npt, Xina, fabricants, proveïdors, costum, llautó, swagelok, Parker, Stauff, Brennan, acer inoxidable
