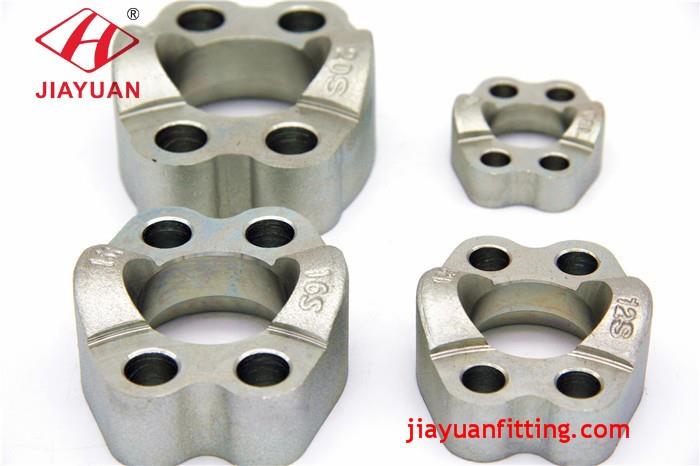

Les pinces de brida SAE 6000 psi pertanyen al sistema de brides hidràuliques, que s’utilitza per connectar tubs de brides hidràulics, conjunts de mànegues hidràuliques i canonades. Podeu trobar aquesta connexió de brida amb cilindre hidràulic a l’excavadora i la carregadora.
Aquest vídeo de les pinces de brida SAE us mostra informació de la següent manera:
1. SAE J518 Tipus de pinces de brida, pinces de brida dividides i pinces de brida d'una sola peça i pinces de brida de 2 cargols. 2. Procés de fabricació de pinces de brida SAE des de forjats en calent fins a zincat. 3. Tipus de pressió de treball, brida codi SAE 61 i brida codi SAE 62; 4. Aplicació de pinces de brida SAE en excavadores hidràuliques, carregadores, etc.
Conjunts de connexió de brida amb pinça de brida sae de 6000 psi amb rosca mètrica
1 és l'opció de forma; 2 és un segell de junta tòrica; 3 és una brida de brida d'una sola peça; 4 és el cap de brida; 5 és borró; 6 és rentadora; 7 és la cara o el port de l'adaptador o de la bomba

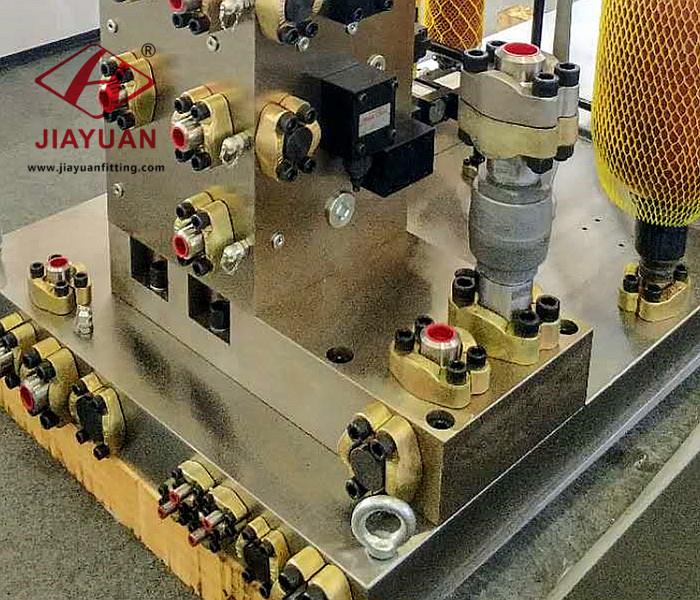

Estils de connexió de pinces de brida SAE com a imatges:
Pinces de brida dividides al cap de la brida (accessoris de mànega de brida, connector de tub de brida), brida de brida d'una sola peça a la mateixa connexió, etc.
La pressió de treball de les pinces de brida de la sèrie 62 del codi SAE és de 6000 PSI, 42MPa (420 bar).
Les dimensions de les pinces de brida SAE són segons la norma ISO 6162-2: 2012. Mida nominal ISO: DN 13; DN 19; DN 25; DN 32; DN 38; DN 51; DN 64; DN 76; DN 89; DN 102; DN 127; Mida de polzades: 1/2" ； 3/4" ； 1" ； 1 1/4" ； 1 1/2" ； 2" ； 2 1/2" ； 3" ;.
Designació d'unes connexions de pinça per brida:Pinça de brida d'una sola peça mida DN 32: pinça ISO 6162-2, FC × 32;Pinça de brida d'una sola peça, mida DN 25, que s'utilitza només amb cargols mètrics: pinça ISO 6162-2, FCM × 25
Qualsevol que sigui el tipus de brides SAE, com ara pinces de brida dividida SAE, adaptador de brida SAE, brides de soldadura SAE, brides cegues SAE, blocs de brides SAE, el tauler de la mida de les connexions és la mateixa indicació que la següent taula:
Codi SAE J518 61/62 Mida del tauler de la brida | Mida nominal de la brida | Mida nominal DN mm |
-8 | 1/2 | 13 |
-12 | 3/4 | 19 |
-16 | 1 | 25 |
-20 | 1-1/4 | 32 |
-24 | 1-1/2 | 38 |
-32 | 2 | 51 |
-40 | 2-1/2 | 64 |
-48 | 3 | 76 |
-56 | 3-1/2 | 89 |
-64 | 4 | 102 |
-80 | 5 | 127 |
Dades de contacte:
Nom: Ray Wang
Càrrec: gerent de vendes
Mafia: +86-15958811464
Tel: +86-574-62991611
Correu electrònic:jyray@72338.com
Afegiu: No.74 Zishan Road, Zhangting Town, Yuyao City 315410, Xina.
sae j518 codi 62 dimensions de la brida
