Tipus de producte: Accessoris d'adaptadors 1JFL9 de brida hidràulica 1JFL9
Normes industrials: ISO 6162, SAE J518, SAE J514, ISO 8434-2.
Connexió d'estil E a F: 90 ° ELBOW JIC MALE 74 ° CONE / L-SERIE FLANJA ISO 6162-1
Forma: colze
Qualificació de pressió de treball: el codi SAE 61 és de 2,5 a 31,5 Mpa; El codi SAE 62 és de 40 Mpa.
Material d'accessoris: llautó; Acer carboni; Acer inoxidable
Aplicació: Equips d’agricultura, Procés d’automoció, Transferència de productes químics, Equips de construcció, Transferència de combustible, Hidràulic, Equip de fabricació, Marina, Manipulació de materials, Equip mòbil, Camp petrolífer, Embalatge, Transport

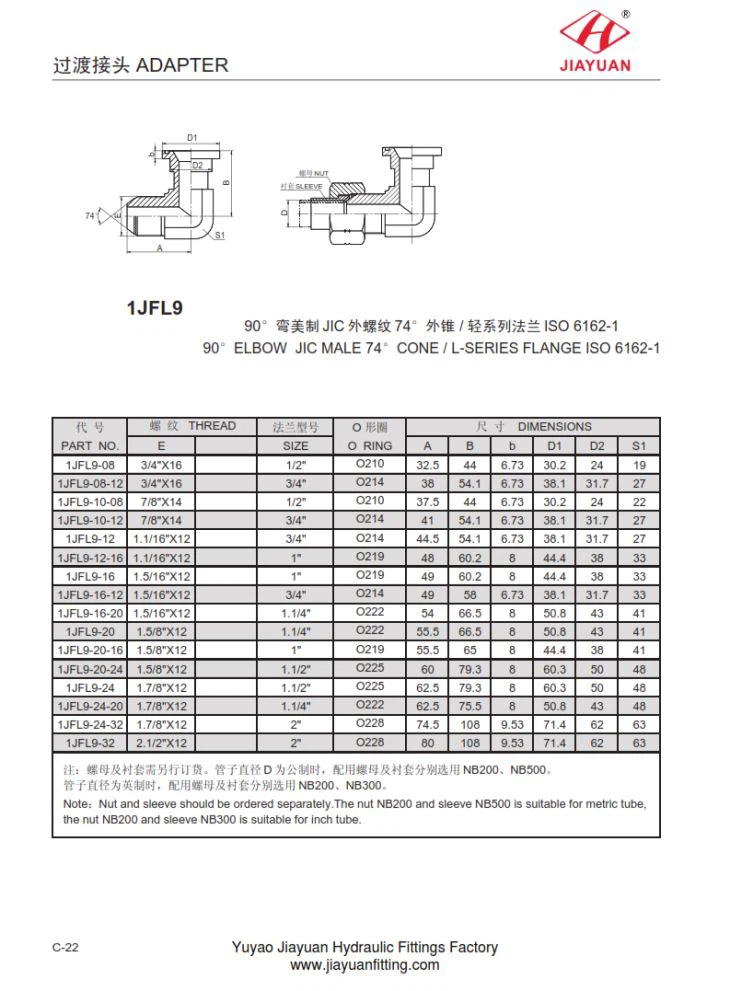

1JFL9 colze 74 Adaptador de brides de la sèrie L ISO 6162 Dimensions Gràfic de taula de mides de la següent manera
PART NO. | FILA | O O ANELL | DIMENSIONS | |||||||
I | TALLA | A | B | b | D1 | D2 | S1 | |||
1JFL9-08 | 3/4 "X16 | 1/2 " | O210 | 32,5 | 44 | 6,73 | 30.2 | 24 | 19 | |
1JFL9-08-12 | 3/4 "X16 | 3/4 " | O214 | 38 | 54.1 | 6,73 | 38.1 | 31.7 | 27 | |
1JFL9-10-08 | 7/8 "X14 | 1/2 " | O210 | 37,5 | 44 | 6,73 | 30.2 | 24 | 22 | |
1JFL9-10-12 | 7/8 "X14 | 3/4 " | O214 | 41 | 54.1 | 6,73 | 38.1 | 31.7 | 27 | |
1JFL9-12 | 1,1 / 16 "X12 | 3/4 " | O214 | 44,5 | 54.1 | 6,73 | 38.1 | 31.7 | 27 | |
1JFL9-12-16 | 1,1 / 16 "X12 | 1 " | O219 | 48 | 60.2 | 8 | 44,4 | 38 | 33 | |
1JFL9-16 | 1,5 / 16 "X12 | 1 " | O219 | 49 | 60.2 | 8 | 44,4 | 38 | 33 | |
1JFL9-16-12 | 1,5 / 16 "X12 | 3/4 " | O214 | 49 | 58 | 6,73 | 38.1 | 31.7 | 33 | |
1JFL9-16-20 | 1,5 / 16 "X12 | 1,1 / 4 " | O222 | 54 | 66,5 | 8 | 50,8 | 43 | 41 | |
1JFL9-20 | 1,5 / 8 "X12 | 1,1 / 4 " | O222 | 55,5 | 66,5 | 8 | 50,8 | 43 | 41 | |
1JFL9-20-16 | 1,5 / 8 "X12 | 1 " | O219 | 55,5 | 65 | 8 | 44,4 | 38 | 41 | |
1JFL9-20-24 | 1,5 / 8 "X12 | 1,1 / 2 " | O225 | 60 | 79.3 | 8 | 60.3 | 50 | 48 | |
1JFL9-24 | 1,7 / 8 "X12 | 1,1 / 2 " | O225 | 62,5 | 79.3 | 8 | 60.3 | 50 | 48 | |
1JFL9-24-20 | 1,7 / 8 "X12 | 1,1 / 4 " | O222 | 62,5 | 75,5 | 8 | 50,8 | 43 | 48 | |
1JFL9-24-32 | 1,7 / 8 "X12 | 2 " | O228 | 74,5 | 108 | 9,53 | 71,4 | 62 | 63 | |
1JFL9-32 | 2.1 / 2 "X12 | 2 " | O228 | 80 | 108 | 9,53 | 71,4 | 62 | 63 |
