1. Definició dels acoblaments de mànegues, l’extrem de mànega depèn de l’ús de mànegues de goma, com ara el gas, el combustible, els aliments, els productes químics, els productes farmacèutics, el forn i el mar, etc. Normalment, es tracta d’una vareta amb un sistema d’arrossegament diferent per mossegar la mànega de goma, la connexió final de l’ajut té brida a brida, femella a mascle.
2. Diferents estàndards d'acoblament de mànegues
● Norma CEN / TS 16650: 2014 per a ús: aquesta sèrie per a acoblaments de gasolina, oli i lubricants-alta pressió. S'aplica a l'acoblament que ha estat dissenyat principalment per a la realització de combustibles i altres fins generals. La mida de l'acoblament té una mida normal de 2 ", 2 1/2", 3 "i 4", amb cues nervades. 1 és l'extrem de la cua, 2 és la femella de la unió, 3 del revestiment de cargol, 4 de la cua amb femella.
● Norma EN 14423 / DIN 2826: es tracta de muntatges de subjecció de mànegues de mordassa per utilitzar amb mànegues de vapor per a pressions de fins a 18 bar, utilitzades amb mides nominals DN 15 a DN 50, mànegues de vapor i d'aigua calenta. a és extrem del connector, b és extrem de la cua, 1 és el muntatge de l'extrem de la cua, 2 és la pinça, 3 és el cargol de capçal del casquet hexagonal, 4 és la femella hexagonal, 5 és el connector.
Tipus d'acoblament de vapor de la mànega de subjecció:
 |  |
| Brida fluixa amb coll de coll | Brida de coll soldat |
 |  |
| Mosquetó de la unió amb junta | Rosca masculina cònica |
Tipus d'acoblament de vapor:

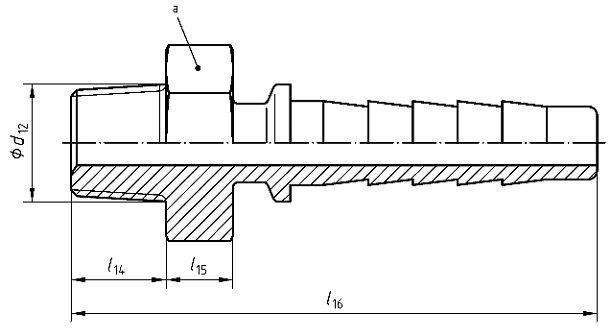

Mida de fixació de l’extrem de cua de la mànega dels acoblaments de vapor (EN 14423)
Disseny de pinça segons DIN2826
● La norma BS EN 14424-2013 és per a accessoris de mànega amb maniguets de cargol que són per a mànegues de goma i termoplàstics per utilitzar-los amb líquids o gasos inflamables i inflamables, per exemple, mànega de dispensació de combustible, mànega de gas natural líquid (GLP), mànegues de camions cisterna , les mànegues de productes químics, etc, la mida nominal coberta són DN 13 a DN 40.
Els accessoris tipus virolla tipus G amb fil intern i fil exterior, a és un taló, b és la peça de connexió femella / mascle, c és la femella d’unió, d és junta de rosca.
Com van mostrar les imatges:
El muntatge de l'acoblament de mànegues es realitza mitjançant un engranatge de cargol que mossega la mànega mitjançant un ajustament adequat.
 |  |
| La virola d2 és un fil femella |
 |  |
Tipus de accessoris de mànega
3. Material d'acoblament de la mànega: llautó HPb59-1, acer inoxidable AISI 316, acer al carboni 1020.
