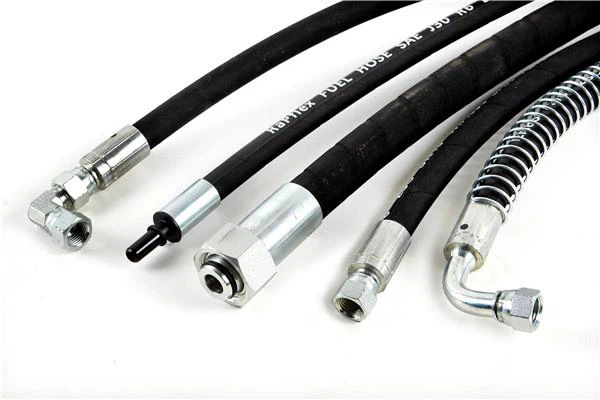

1. Definició del conjunt de mànegues, ja que consisteix en un cos de mànega, accessoris de mànega, maneguets, protecció contra molls, etc. normalment el muntatge es realitza mitjançant la premsada de puntes o endoll cargolada per mossegar la mànega a l'extrem de fixació de la mànega de la cua. és una connexió amb els adaptadors de mànega. Però hi ha molts tipus d’assemblatge de mànegues que depèn de l’ús del client, com ara: el conjunt de mànegues hidràuliques, els grups de mànegues, els conjunts de mànegues termoplàstiques, el sistema de mànega del sistema de lubricació central, el conjunt de mànegues, el conjunt de mànegues reutilitzables, etc.
2. Com fer que el conjunt de mànegues hidràuliques com a imatge mostri:
3. Els accessoris de l'esquerra i la correcta col.locació es seleccionen segons les normes ISO de la següent manera:
ISO_12151-5-2007: Accessoris per a mànegues amb finalitats acampanades ISO 8434-2 a 37 º
ISO_12151-1-2010: Els accessoris de les mànegues amb tancament de la cara de la junta tòrica ISO 8434-3
ISO_12151_2: Ràcords de mànega amb extrems de con de 24 ° ISO 8434-1 i ISO 8434-4 amb juntes tòriques
ISO_12151_3-2010: Les connexions de mànegues amb extremitats de brida ISO 6162-1 o ISO 6162-2
ISO 12151-6: 2009: accessoris de mànega amb extrems de con de ISO 8434-6 de 60 graus
Normes de selecció de mànegues com a continuació:
SAE100 R1AT, 853-1SN estàndard per a una mànega de trenat de cable
Norma SAE100 R2AT, 853-2SN, EN 857 2SC, EN 854 2TE per a mànega de trena de dos fils
SAE 100 R17, SAE 100 R16 per a mànega de trena de cable compacte
SAE100 R12-EN856 R12, EN856 4SP, EN856 4SH, SAE100 R13-EN856R13, SAE100 R15-ISO3862 R15 per a mànega de cable en espiral
4. COM MESURAMENT DE L'ASSEMBLEA
La longitud total de l’assemblatge de la mànega es mesura a la superfície de segellat dels racons rectes o a la línia central dels accessoris de colze.
5. COM MESURAR ANGLE DE DESPLAÇAMENT
Per mesurar l'angle de desplaçament d'un conjunt de mànegues, situeu un extrem de l'acoblament "1" a una posició vertical cap amunt. L'angle es pot mesurar des de la línia central de l'acoblament "1" en sentit horari fins a la línia central de l'acoblament "2 ".
V 0 graus
V 90 graus
V180 graus
V 270 graus
La tolerància de l’angle de muntatge permet ± 3 °
Les mànegues estan empaquetades en paquets. Per tant, la mànega és difícil de dibuixar cap a la dreta quan es munta. Quan un extrem final de l’assemblatge és colze, existeix una direcció de flexió natural.
