Categoria del producte: Ràbits hidràulics estàndard JIS per a diversos adaptadors
El gràfic de mida de fil JIS es produeix segons: Fils BSPP: ISO 228-1 G, JIS B0202; Fils BSPT: ISO 7/1, JIS B0203.
Els accessoris JIS estan dissenyats amb connexions a 30 ° i cones de 60 ° als extrems de la mànega, també s'utilitzen com a adaptadors de mànega.
Per canalitzar tipus de fil: port JIS B2351, adaptador Npt, SAE ORB, etc.

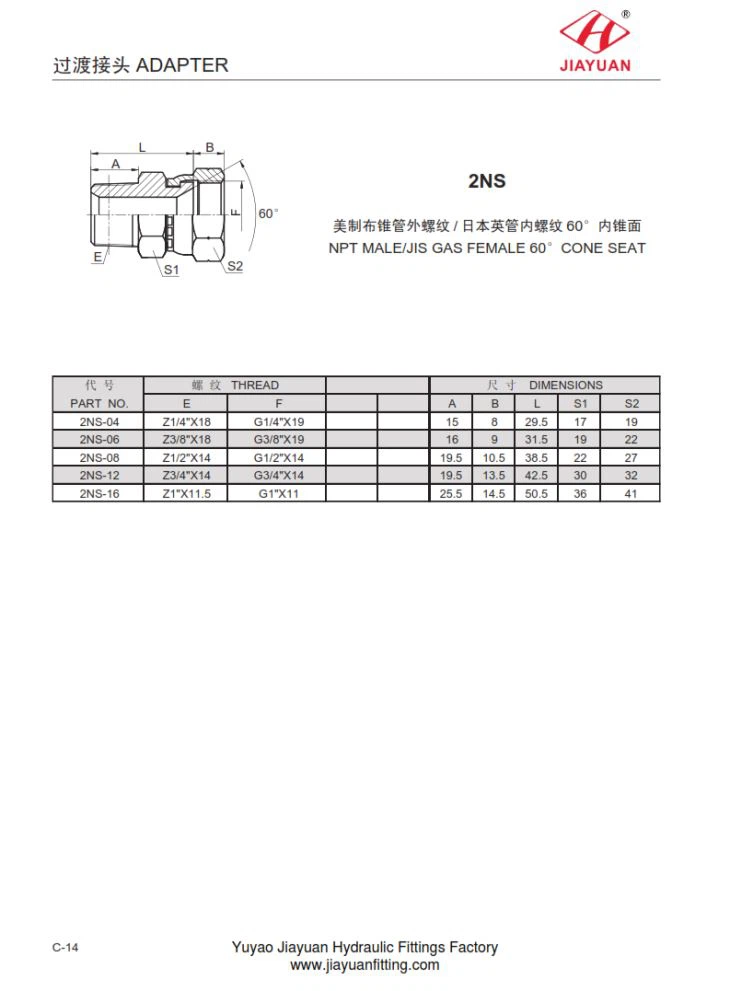

2NS NPT MALE JIS GIS FEMENE 60 CONE SEAT especificacions de la següent manera:
PART NO. | FILA | DIMENSIONS | |||||
I | F | A | B | L | S1 | S2 | |
2NS-04 | Z1 / 4 "X18 | G1 / 4 "X19 | 15 | 8 | 29,5 | 17 | 19 |
2NS-06 | Z3 / 8 "X18 | G3 / 8 "X19 | 16 | 9 | 31,5 | 19 | 22 |
2NS-08 | Z1 / 2 "X14 | G1 / 2 "X14 | 19,5 | 10.5 | 38,5 | 22 | 27 |
2NS-12 | Z3 / 4 "X14 | G3 / 4 "X14 | 19,5 | 13,5 | 42,5 | 30 | 32 |
2NS-16 | Z1 "X11.5 | G1 "X11 | 25,5 | 14,5 | 50,5 | 36 | 41 |
