Categoria del producte: Ràbits hidràulics estàndard JIS per a diversos adaptadors
El gràfic de mida de fil JIS es produeix segons: Fils BSPP: ISO 228-1 G, JIS B0202; Fils BSPT: ISO 7/1, JIS B0203.
Els accessoris JIS estan dissenyats amb connexions a 30 ° i cones de 60 ° als extrems de la mànega, també s'utilitzen com a adaptadors de mànega.
Per canalitzar tipus de fil: port JIS B2351, adaptador Npt, SAE ORB, etc.

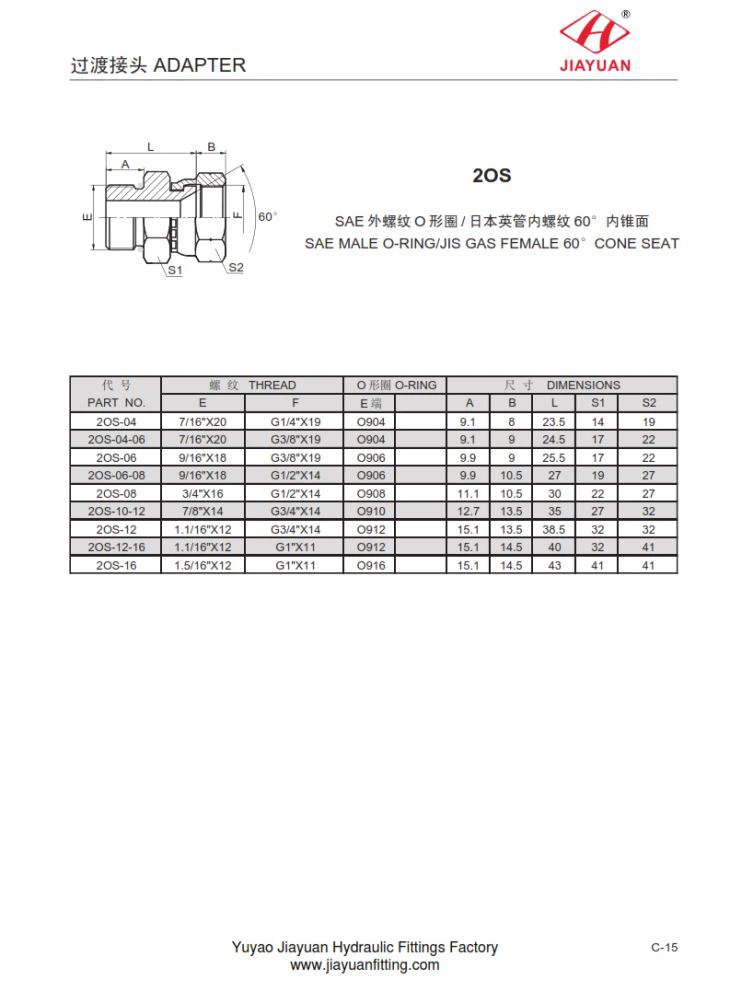

2OS SAE MALE O-RING JIS GAS FEMENE 60 CONE assegudes especificacions de la següent manera:
PART NO. | FILA | O-RI NG | DIMENSIONS | ||||||
I | F | I | A | B | L | S1 | S2 | ||
2OS-04 | 7/16 "X20 | G1 / 4 "X19 | O904 | 9.1 | 8 | 23,5 | 14 | 19 | |
2OS-04-06 | 7/16 "X20 | G3 / 8 "X19 | O904 | 9.1 | 9 | 24,5 | 17 | 22 | |
2OS-06 | 9/16 "X18 | G3 / 8 "X19 | O906 | 9.9 | 9 | 25,5 | 17 | 22 | |
2OS-06-08 | 9/16 "X18 | G1 / 2 "X14 | O906 | 9.9 | 10.5 | 27 | 19 | 27 | |
2OS-08 | 3/4 "X16 | G1 / 2 "X14 | O908 | 11.1 | 10.5 | 30 | 22 | 27 | |
2OS-10-12 | 7/8 "X14 | G3 / 4 "X14 | O910 | 12.7 | 13,5 | 35 | 27 | 32 | |
2OS-12 | 1,1 / 16 "X12 | G3 / 4 "X14 | O912 | 15.1 | 13,5 | 38,5 | 32 | 32 | |
2OS-12-16 | 1,1 / 16 "X12 | G1 "X11 | O912 | 15.1 | 14,5 | 40 | 32 | 41 | |
2OS-16 | 1,5 / 16 "X12 | G1 "X11 | O916 | 15.1 | 14,5 | 43 | 41 | 41 | |
