Accessoris hidràulics DIN Union

Les connexions de con de DIN de 24º són segons la norma DIN 3861 / ISO 8434-1densió, és un tipus DIN alemany (DEUTSCHE INDUSTRIAL NORME). El tipus d'unió requereix que la mida de l'extrem de tots els tubs sigui la mateixa que la norma DIN 3861 necessitava un con de 24 graus del tub al tub.

Enviar la consulta

Xateja ara

Descripció

1. Definició: les connexions de con de DIN de 24º són segons la norma DIN 3861 / ISO 8434-1dimension, és un tipus DIN alemany (DEUTSCHE INDUSTRIAL NORME). El tipus d'unió requereix que la mida de l'extrem de tots els tubs sigui la mateixa que la norma DIN 3861 necessitava un con de 24 graus del tub al tub.

2. Mètodes de connexió de accessoris hidràulics DIN, el mascle mètric té un seient de 24º, es combinarà amb dos tipus de femella (femella + anell de picada d'anella de tall + canonada i DKO giratòria).

3. Avantatges dels accessoris de tubs DIN:

● Connexions de bon segellat, per mantenir lliures de fuites sota diversos serveis de fluids hidràulics d'alta pressió, pneumàtics, sistema de lubricació i acoblament per a agricultura, equipament, procés i enginyeria.

● Fàcil de tornar a utilitzar, els accessoris de tub es poden muntar moltes vegades per facilitar el manteniment.

● Popularitat a nivell mundial, el disseny del tipus Bite té una acceptació mundial especial a Europa i la Xina, els accessoris més populars per a tub mètric.

4. Normes de material, superfície, claredat, etc. Especificació:

● Material: Accessoris d'acer al carboni-GB / T 699-2015 material núm. Accessoris d'acer inoxidable 35 i 45 GB / T 3280-2015 304 / 06Cr19Ni10 316 / 06Cr17Ni12Mo2 Ferratges de llautó GB / T 5231-2012 HPb59-1.

● La norma d'acabats superficials d'acer és el procediment de protecció de la superfície lliure de cromat de zinc clar 6, segons DIN 267 part 9 o DIN 5094.

● Potència de fluid hidràulic, neteja de peces i components, document d'inspecció i principis relacionats amb la recopilació, l'anàlisi i la comunicació de dades de contaminants segons la norma ISO 18413.

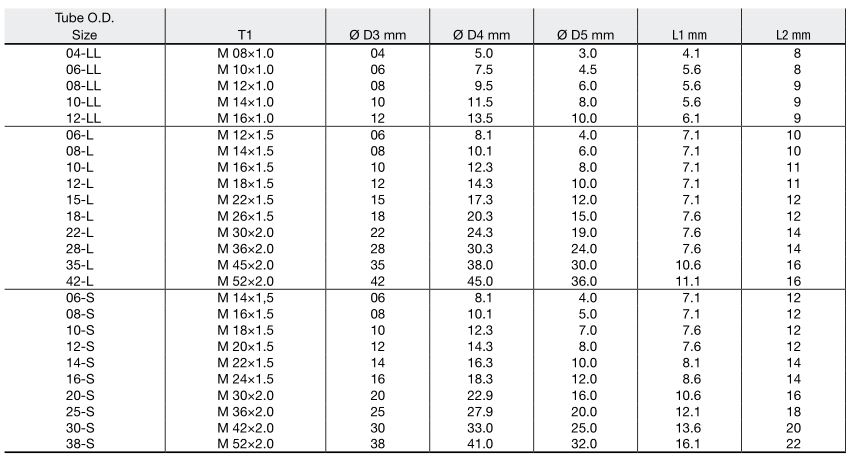

5. Dimensions del extrem de con de 24 ° (DIN 3865 / ISO 8434-1)

6. Funció de rendiment dels accessoris i adaptadors de tubs DIN 24 °

● Les formes estan disponibles en 45 º, 90 º, recte, te i creu.

● Sistemes de connexió de tubs a l'adaptador de connexions DIN, muntatge de mànegues, mètriques i tubs de polzades.

● Les sèries de pressió de treball són la selecció de la sèrie LL / L / S.

1. Ràcords hidràulics rectes Sèrie 1C / 1D

Con de con de DIN de 24 º / DIN de 24 º

NO PART.	FIL		TUB DE DO		DIMENSIONS					MPa
NO PART.	E	F	D1	D2	l1	L1	S1	S2	S3	MPa
1C-12	M12X1.5	M12X1.5	6	6	10	39	12	14	14	31,5L
1C-14	M14X1.5	M14X1.5	8	8	11	40	14	17	17
1C-16	M16X1.5	M16X1.5	10	10	13	42	17	19	19
1C-18	M18X1.5	M18X1.5	12	12	14	43	19	22	22
1C-22	M22X1.5	M22X1.5	15	15	16	46	24	27	27
1C-26	M26X1.5	M26X1.5	18	18	16	48	27	32	32
1C-30	M30X2	M30X2	22	22	20	52	32	36	36	16L
1C-36	M36X2	M36X2	28	28	21	54	41	41	41
1C-45	M45X2	M45X2	35	35	20	63	46	50	50
1C-52	M52X2	M52X2	42	42	21	66	55	60	60
1D-14	M14X1.5	M14X1.5	6	6	16	45	14	17	17	63S
1D-16	M16X1.5	M16X1.5	8	8	18	47	17	19	19
1D-18	M18X1.5	M18X1.5	10	10	17	49	19	22	22
1D-20	M20X1.5	M20X1.5	12	12	19	51	22	24	24
1D-22	M22X1.5	M22X1.5	14	14	22	57	24	27	27
1D-24	M24X1.5	M24X1.5	16	16	21	57	27	30	30	40S
1D-30	M30X2	M30X2	20	20	23	66	32	36	36
1D-36	M36X2	M36X2	25	25	26	74	41	46	46
1D-42	M42X2	M42X2	30	30	27	80	46	50	50
1D-52	M52X2	M52X2	38	38	29	90	55	60	60	31.5S
Nota: En cas que estigueu interessats en demanar l'adaptador a un conjunt complet amb anell de tall i rosca, haureu d'introduir el sufix "RN" després de la nostra part núm. per exemple 1C9-30RN.

2. Accessoris hidràulics de la unió del colze Sèrie 1C9 / 1D9

Con de con de DIN de 24 º / DIN de 24 º

NO PART.	FIL		TUB DE DO		DIMENSIONS				MPa
NO PART.	E	F	D1	D2	l1, l2	L1, L2	S1	S2, S3	MPa
1C9-12	M12X1.5	M12X1.5	6	6	12	27	12	14	31,5L
1C9-14	M14X1.5	M14X1.5	8	8	14	29	12	17
1C9-16	M16X1.5	M16X1.5	10	10	15	30	14	19
1C9-18	M18X1.5	M18X1.5	12	12	17	32	17	22
1C9-22	M22X1.5	M22X1.5	15	15	21	36	19	27
1C9-26	M26X1.5	M26X1.5	18	18	23.5	40	24	32
1C9-30	M30X2	M30X2	22	22	27.5	44	27	36	16L
1C9-36	M36X2	M36X2	28	28	30.5	47	36	41
1C9-45	M45X2	M45X2	35	35	34.5	56	41	50
1C9-52	M52X2	M52X2	42	42	40	63	50	60
1D9-14	M14X1.5	M14X1.5	6	6	16	31	12	17	63S
1D9-16	M16X1.5	M16X1.5	8	8	17	32	14	19
1D9-18	M18X1.5	M18X1.5	10	10	17.5	34	17	22
1D9-20	M20X1.5	M20X1.5	12	12	21.5	38	17	24
1D9-22	M22X1.5	M22X1.5	14	14	22	40	19	27
1D9-24	M24X1.5	M24X1.5	16	16	24.5	43	24	30	40S
1D9-30	M30X2	M30X2	20	20	26.5	48	27	36
1D9-36	M36X2	M36X2	25	25	30	54	36	46
1D9-42	M42X2	M42X2	30	30	35.5	62	41	50	31.5S
1D9-52	M52X2	M52X2	38	38	41	72	50	60	31.5S
Nota: En cas que estigueu interessats en demanar l'adaptador a un conjunt complet amb anell de tall i rosca, haureu d'introduir el sufix "RN" després de la nostra part núm. per exemple 1C9-30RN.

3. Sèrie d'accessoris hidràulics de les sèries AC / AD

Con de con de DIN de 24 º / con de 24 º / DIN / con de 24 º

NO PART.	FIL	TUB DE DO	DIMENSIONS				MPa
NO PART.	E, F, G	D1, D2, D3	l1, l2, l3	L1, L2, L3	S1	S2, S3, S4	MPa
AC-08	M8X1	4	11	21	9	10	10LL
AC-10	M10X1	5	9.5	21	9	12
AC-10LL	M10X1	6	9.5	21	9	12
AC-12LL	M12X1	8	11.5	23	12	14
AC-12	M12X1.5	6	12	27	12	14	25L
AC-14	M14X1.5	8	14	29	12	17
AC-16	M16X1.5	10	15	30	14	19
AC-18	M18X1.5	12	17	32	17	22
AC-22	M22X1.5	15	21	36	19	27
AC-26	M26X1.5	18	23.5	40	24	32
AC-30	M30X2	22	27.5	44	27	36	16L
AC-36	M36X2	28	30.5	47	36	41
AC-45	M45X2	35	34.5	56	41	50
AC-52	M52X2	42	40	63	50	60
AD-14	M14X1.5	6	16	31	12	17	63S
AD-16	M16X1.5	8	17	32	14	19
AD-18	M18X1.5	10	17.5	34	17	22
AD-20	M20X1.5	12	21.5	38	17	24
AD-22	M22X1.5	14	22	40	19	27
AD-24	M24X1.5	16	24.5	43	24	30	40S
AD-30	M30X2	20	26.5	48	27	36
AD-36	M36X2	25	30	54	36	46
AD-42	M42X2	30	35.5	62	41	50
AD-52	M52X2	38	41	72	50	60	31.5S
Nota: En cas que estigueu interessats en demanar l'adaptador a un conjunt complet amb anell de tall i rosca, haureu d'introduir el sufix "RN" després de la nostra part núm. per exemple AC-22RN.

4. Sèrie d’accessoris hidràulics creuats XC / XD

Con de con de DIN de 24 º / con de 24 º / DIN / con de 24 º

NO PART.	FIL	TUB DE DO	DIMENSIONS				MPa
NO PART.	E, F, G, H	D1, D2, D3, D4	l1	L1	S1	S2	MPa
XC-12	M12X1.5	6	12	27	12	14	31,5L
XC-14	M14X1.5	8	14	29	12	17
XC-16	M16X1.5	10	15	30	14	19
XC-18	M18X1.5	12	17	32	17	22
XC-22	M22X1.5	15	21	36	19	27
XC-26	M26X1.5	18	23.5	40	24	32
XC-30	M30X2	22	27.5	44	27	36	16L
XC-36	M36X2	28	30.5	47	36	41
XC-45	M45X2	35	34.5	56	41	50
XC-52	M52X2	42	40	63	50	60
XD-14	M14X1.5	6	16	31	12	17	63S
XD-16	M16X1.5	8	17	32	14	19
XD-18	M18X1.5	10	17.5	34	17	22
XD-20	M20X1.5	12	21.5	38	17	24
XD-22	M22X1.5	14	22	40	19	27
XD-24	M24X1.5	16	24.5	43	24	30	40S
XD-30	M30X2	20	26.5	48	27	36
XD-36	M36X2	25	30	54	36	46
XD-42	M42X2	30	35.5	62	41	50
XD-52	M52X2	38	41	72	50	60	31.5S
Nota: En cas que estigueu interessats en demanar l'adaptador a un conjunt complet amb anell de tall i rosca, haureu d'introduir el sufix "RN" després de la nostra part núm. per exemple XC-30RN.

5. Ràcords hidràulics recta d'unió 6C / 6D

Con de con de DIN de 24º / con de DIN de 24º

NO PART.	FIL		TUB DE DO		DIMENSIONS							MPa
NO PART.	E	F	D1	D2	l1	l2	L1	L2	S1	S2, S3	S4	MPa
6C-12	M12X1.5	M12X1.5	6	6	7	27	22	42	17	14	17	31,5L
6C-14	M14X1.5	M14X1.5	8	8	8	27	23	42	19	17	19
6C-16	M16X1.5	M16X1.5	10	10	10	28	25	43	22	19	22
6C-18	M18X1.5	M18X1.5	12	12	10	29	25	44	24	22	24
6C-22	M22X1.5	M22X1.5	15	15	12	31	27	46	27	27	30
6C-26	M26X1.5	M26X1.5	18	18	13.5	32.5	30	49	32	32	36
6C-30	M30X2	M30X2	22	22	16.5	34.5	33	51	36	36	41	16L
6C-36	M36X2	M36X2	28	28	18.5	35.5	35	52	41	41	46
6C-45	M45X2	M45X2	35	35	18.5	36.5	40	58	50	50	55
6C-52	M52X2	M52X2	42	42	19	36	42	59	60	60	65
6D-14	M14X1.5	M14X1.5	6	6	12	29	27	44	19	17	19	63S
6D-16	M16X1.5	M16X1.5	8	8	13	29	28	44	22	19	22
6D-18	M18X1.5	M18X1.5	10	10	14.5	29.5	31	46	24	22	24
6D-20	M20X1.5	M20X1.5	12	12	14.5	30.5	31	47	27	24	27
6D-22	M22X1.5	M22X1.5	14	14	17	32	35	50	30	27	30
6D-24	M24X1.5	M24X1.5	16	16	16.5	31.5	35	50	32	30	32	40S
6D-30	M30X2	M30X2	20	20	17.5	33.5	39	55	41	36	41
6D-36	M36X2	M36X2	25	25	20	35	44	59	46	46	46
6D-42	M42X2	M42X2	30	30	21.5	37.5	48	64	50	50	50
6D-52	M52X2	M52X2	38	38	22	37	53	68	65	60	65	31.5S
Nota: en cas que si us interessa encarregar l'adaptador amb la rosca, inseriu el sufix "LN" després de la nostra part no. Per exemple 6C-30LN, encarregueu l'adaptador amb l'anell de tall i la rosca, inseriu el sufix "RN" després de la part núm. núm., per exemple, 6C-30LN / RN.

6. Unió hidràulica 6C9 / 6D9 amb accessoris de colze

Con de con de DIN de 24º / con de DIN de 24º

NO PART.	FIL		TUB DE DO		DIMENSIONS								MPa
NO PART.	E	F	D1	D2	l1	l2	l3	L1	L2	S1	S2, S3	S4	MPa
6C9-12	M12X1.5	M12X1.5	6	6	27	12	14	42	27	12	14	17	31,5L
6C9-14	M14X1.5	M14X1.5	8	8	27	14	17	42	29	12	17	19
6C9-16	M16X1.5	M16X1.5	10	10	28	15	18	43	30	14	19	22
6C9-18	M18X1.5	M18X1.5	12	12	29	17	20	44	32	17	22	24
6C9-22	M22X1.5	M22X1.5	15	15	31	21	23	46	36	19	27	30
6C9-26	M26X1.5	M26X1.5	18	18	32.5	23.5	24	49	40	24	32	36
6C9-30	M30X2	M30X2	22	22	34.5	27.5	30	51	44	27	36	41	16L
6C9-36	M36X2	M36X2	28	28	35.5	30.5	34	52	47	36	41	46
6C9-45	M45X2	M45X2	35	35	36.5	34.5	39	58	56	41	50	55
6C9-52	M52X2	M52X2	42	42	36	40	43	59	63	50	60	65
6D9-14	M14X1.5	M14X1.5	6	6	29	16	17	44	31	12	17	19	63S
6D9-16	M16X1.5	M16X1.5	8	8	29	17	18	44	32	14	19	22
6D9-18	M18X1.5	M18X1.5	10	10	29.5	17.5	20	46	34	17	22	24
6D9-20	M20X1.5	M20X1.5	12	12	30.5	21.5	21	47	38	17	24	27
6D9-22	M22X1.5	M22X1.5	14	14	32	22	23	50	40	19	27	30
6D9-24	M24X1.5	M24X1.5	16	16	31.5	24.5	24	50	43	24	30	32	40S
6D9-30	M30X2	M30X2	20	20	33.5	26.5	30	55	48	27	36	41
6D9-36	M36X2	M36X2	25	25	35	30	34	59	54	36	46	46
6D9-42	M42X2	M42X2	30	30	37.5	35.5	39	64	62	41	50	50
6D9-52	M52X2	M52X2	38	38	37	41	43	68	72	50	60	65	31.5S
Nota: Si esteu interessats a demanar l’adaptador amb la rosca, inseriu el sufix "LN" després de la nostra part, per exemple, 6C9- 30LN, demaneu l’adaptador amb anell de tall i rosca, inseriu el sufix "RN" després de la part núm. , per exemple, 6C9-30LN / RN.
